物件准备⏳

• Blender
• SourceOps （Github仓库/本站下载，起源引擎一站式解决方案）
• Source Engine Collision Tools（起源引擎模型碰撞工具）

Blender准备工作

前情提要

插件安装：

在准备好了Blender Source Tool以及SourceOps工具源码之后，可以在blender内进行安装操作
打开Blender，点击菜单栏-编辑-偏好设置。在偏好设置对话框中，进入到插件选项卡。

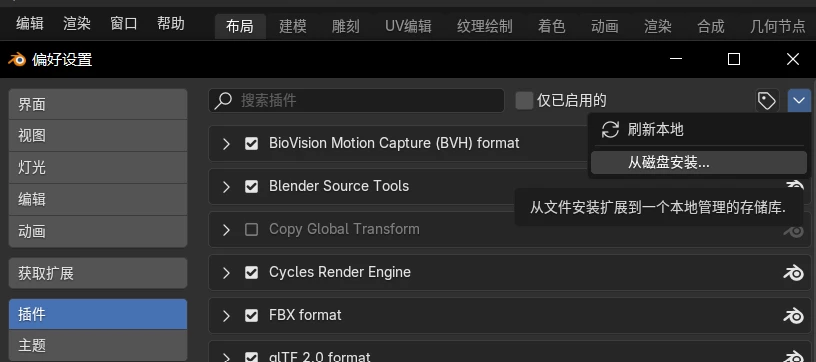

单击选项卡内右上角的倒三角▽箭头，打开折叠菜单，菜单内选择从磁盘安装指令（如图）

（从磁盘安装）

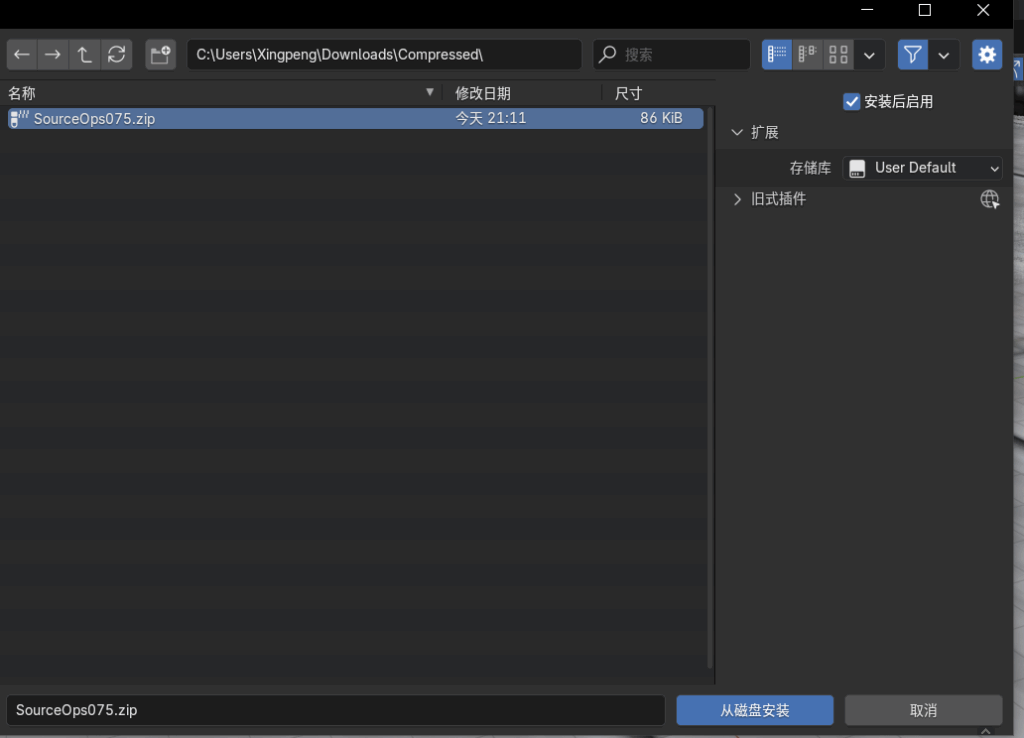

（找到并安装文件）

（正确安装Source Collision Tools）

安装好后，在Blender内右下角场景选项卡内，会出现Source Collision Tools相关字样

模型预处理：

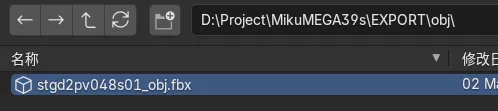

进入 Blender 后，点击左上角菜单栏文件-导入-FBX(.fbx)，导航到之前教程中的FBX导出目录下，导入FBX文件

踩坑注意：不要着急立刻导入Blender，我们要对模型进行整体缩放操作
因为Blender的单位m和Hammer工具的Unit单位并不通用，如果未进行缩放操作的话而是直接导入blender，在辛苦的工作之后导出也只能得到个“微缩模型”，到时候再进行缩放就很麻烦了

（导入fbx文件）

（对模型应用缩放变换）

如此操作之后，50X的缩放倍数可以达到Hammer的同比例模型大小。

导入了模型后，会发现视野因为倍数的放大而遭到限制，解决方法如下

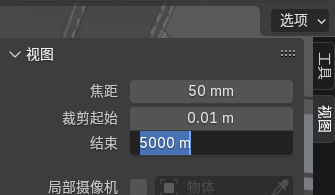

单击主视图窗口，按下键盘N按键，在弹出的菜单中选择视图，在结束选卡中填入你认为合适的大小（默认1000，要大于1000即可，推荐5000）

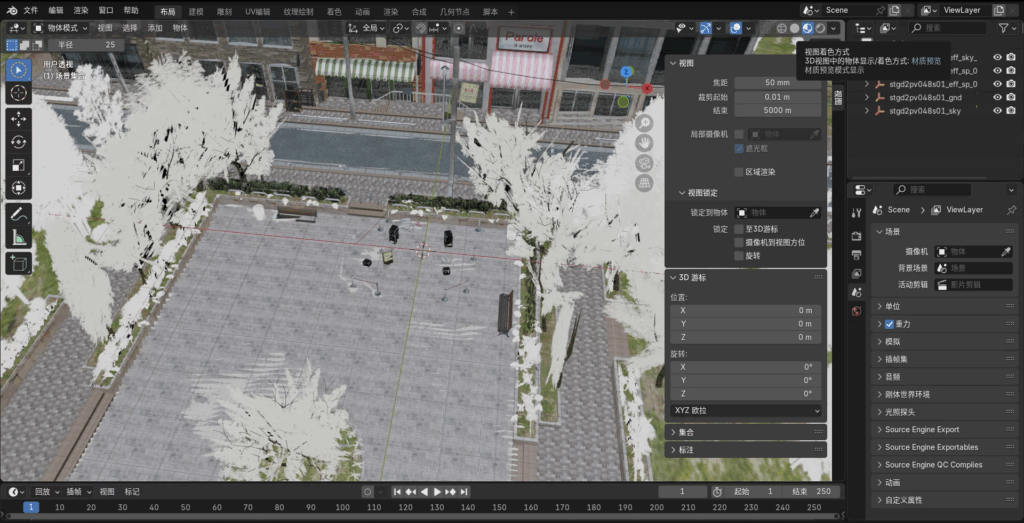

调整视野之后，可以切换视图为视图着色方式为材质，方便辨认（如图）

（调整视图结束范围）

（调整着色方式）

插件配置：

此次配置的插件为 SourceOps

在主选项卡中按下N，打开辅助菜单，如果正确安装了SourceOps插件会在末端显示同名选项卡
进入SourceOps选项，首先解释一下需要使用的选项卡作用

• ⚙-Games是游戏配置选项，在这里可以配置不同起源引擎游戏的运行目录，模型/地图源文件存放点，以及导出的模型格式。
• 📦-Models选择要处理的模型的骨架/参考/碰撞文件的集合
• 🔧-Model Options模型参数设置，设置表面材质（影响击打效果和走路音效），是否是玻璃和是否为静态物品

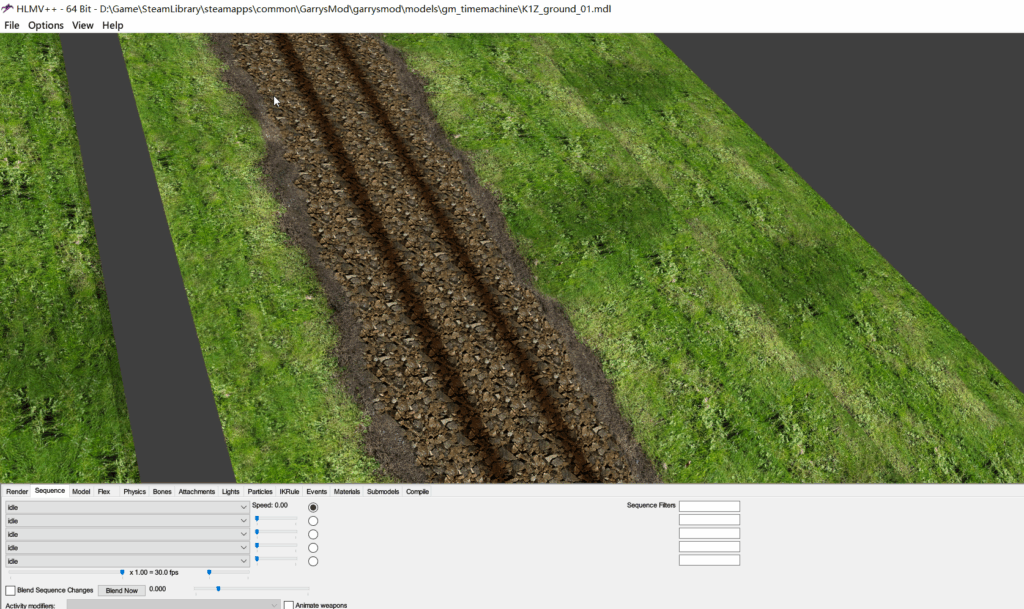

• 底部的快捷操作栏📂打开文件夹/SMD 导出当前模型的全部smd文件/qc 生成qc文件/MDL 检测并编译MDL文件/HLMV 使用HLMV预览模型/🚗一条龙服务（按顺序直接处理出成品）

在Games选项卡中，点击+添加一个新的配置
此次实例的游戏为Garrys'Mod(SteamDB/Steam)
名称Example改为你的游戏
Game选择你的起源游戏资源目录（非根目录，目的是存放gameinfo.txt游戏解析文件的目录比如HalfLife2/hl2✔而Halflife2/❌）
正确选择了目录后，之后的天空都会自动处理填入，如果没有自动填入，则Game文件夹配置不正确
极端情况下即使Game文件夹正确但未配置的话，需要手动指定
Bin文件夹则是游戏可执行文件夹下的根目录Bin文件夹（Sourcemod/bin）里面存放Hammer和hlmv等开发工具
Model文件夹则是模型输出文件夹Sourcemod\mod\models
其他的src文件则是存放源文件文件夹，可以随自己心意自定义指定存放目录

到此，SourceOps的配置基本完成。

模型处理🛠

这一部分，我们将对模型进行半自动化处理，大致步骤如下

• 找到材质所对应的dds图像文件，并利用VTFEdit工具将其转换为vtf格式并创建vmt文件
• 利用Source Engine Collision Tools对模型进行自动化碰撞箱创建工作，包括功能介绍和小问题的解决方法
• 利用SourceOps工具对模型进行表面材质选择，文件导出，以及QC文件的创建工作

现在开始对模型的处理操作

第一部分：生成碰撞箱

首先在Blender内的场景集合中，新建一个集合（右键场景集合-新建集合），名称随意用来存放当前正在处理的模型文件，注意：这个集合内只能存放当前工作的一个模型，不能放置多个。
此次我们拿爱言叶中的扬声器模型（MZ_speaker）作为范例
在场景集合中，单击MZ_speaker，然后复制模型文件并粘贴到新建的工作集合中。
粘贴之后在工作集合中会出现子菜单选项 stg??pv0??s0?_gnd.00?（?为你的工程文件ID）

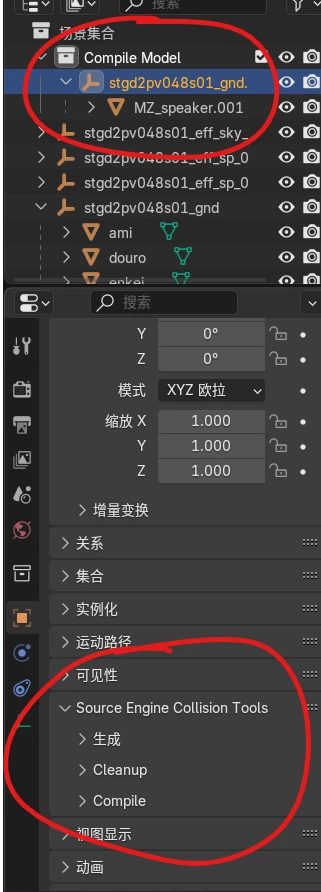

回到原MZ_speaker位置，点击👁隐藏模型，这一步做好如图

选中gnd复制品，点击右下角的物体属性选单，进入Source Engine Collision Tools选单-生成|
先来一个最简单的碰撞生成步骤

1. 首先首先首先！点击Recommended Settings（推荐设置），插件会根据模型自动化调整后面的比率
2. 点击Generate Collision from Faces（从面生成碰撞体）

到这里，碰撞体积就生成好了，但肯定不是最完美的，由于起源引擎年代比较久远了，对模型的处理并不能够很好的处理高面数模型，而且如果碰撞文件过于复杂，在游戏内的表现就是掉帧，最极端的情况下能从144帧掉到5帧，这肯定不是我们希望的，所以我们要对操作方法进行细分。

这里讲一下我大概制作流程。

• 首先调整Extrude Factor（挤压系数）参数，影响每个外壳的挤出程度。默认值适用于大多数情况，我推荐是可以适当拉高一点推荐值。

Extrude Factor数值	调小	调大
碰撞精度	越高	越低
优化	越差	越好
碰撞质量	倾向于线（细），更多的线	倾向于椭圆（糙），更少的圆

• Decimate Ratio（简化比率）参数：1.0时禁用简化。值越低=简化程度越高，生成更高效但准确性较低的碰撞网格。注意：简化会降低合并相似面的效果
• 合并间距参数：合并两个细小间隙（通常合并的是极其短小的位置，玩家无法通过也就没必要制作的中空区域），如果你正在制作栏杆，栅栏等，可以以0.05为单位进行微调。
• Dissolve（溶解度）：如果启用，生成的碰撞网格会更加优化，但可能降低准确性。如果更看重准确性而非优化，请禁用此选项（推荐启用√）
• Post-Merge（后合并）：可显著减少小型或单独道具的外壳数量。但是如果为整个房间、关卡或有内部空腔的物体生成碰撞，最好是禁用，不然的话内部结构都会被最外层包裹。

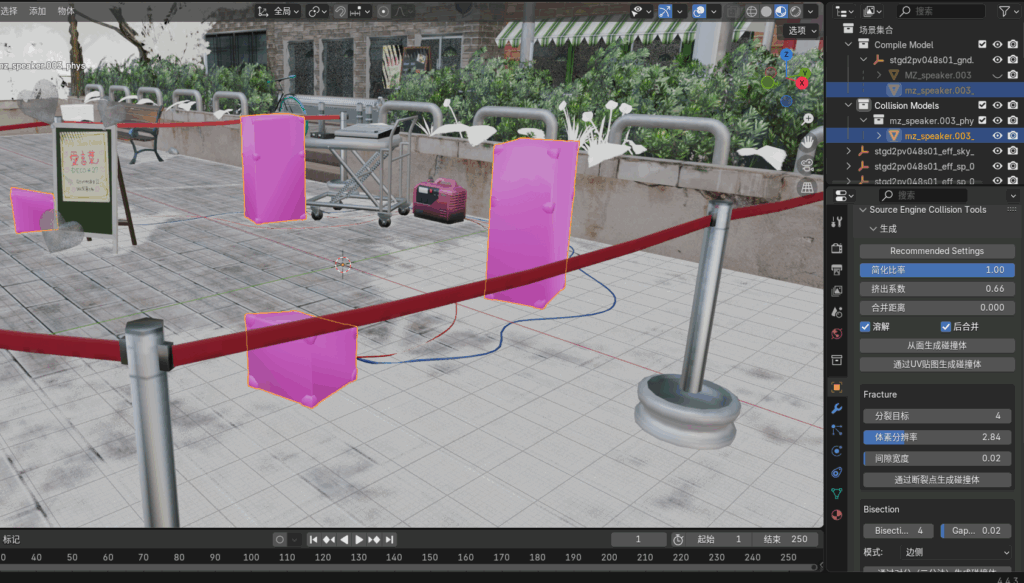

选择好了处理方式并进行Generate Collision from Faces（从面生成碰撞体）处理后，会得到一个紫色碰撞箱。同时，脚本会自动创建一个Collisions Models（碰撞模型）文件夹，一定不要删除。
原模型会被隐藏可以自行打开对照，如果不满意当前碰撞箱想要重新处理，一定要先删除当前碰撞箱文件并打开显示👁复制后的工作模型，再次选中工作模型再进行处理，不然会对碰撞箱文件进行二次操作。

第二部分：简化碰撞箱

进入Cleanup子菜单，可以对模型进行二次清理以达到优化的效果。

下面对参数进行一些理解：

• Similar Factor（相似系数）：外壳之间的相似度百分比，达到此值才会合并。默认设置为90%，其意为两处网格相似度必须90%才会合并。此选项可以大幅减少不必要的碰撞部分，但滥用会导致两处碰撞面相连接，本来中空部分的会合并为一个完整体，所以对待百分比要慎用，可以自行测试。
• 其次是Thin Threshold（薄面阈值）：移除薄面时使用的阈值。默认设置为仅移除面积小于所有面平均面积10%的面。此选项同上，也是用来减少碰撞部分，滥用的代价虽然不会相连，但可能会删除掉一些细小细节部分。

现在对按钮进行一些理解：

• Merge Adjacent Similars（合并相似相邻物体）：激进地合并具有相似相邻凸壳的物体，减少最终外壳数量并生成精度较低但性能更好的模型。如果原始模型本来就是低多边形模型，你可能不需要此选项，具体参数同上面的相似系数
• Remove Thin Hulls（移除薄壳）：根据薄壳阈值设置，移除远小于平均壳体积的薄壳

第三部分：后处理最终碰撞箱

在其他子菜单下，有多种选项可以选择：

• Split Up Collision Mesh（分割碰撞网格）：将选中的碰撞模型分割成多个独立对象，每个部分不超过32个外壳（用处不大，仅限极端情况）
• Force Convex（强制凸面）：将所选对象中所有的现有外壳强制转换为凸面。警告：此操作将删除所有非流形几何体，以及UV贴图和顶点颜色，慎用
• Remove Inside Hulls（移除内部壳体）：移除（完全或大部分）位于其他外壳内部的壳体，优化不可见处碰撞。
• Cleanup Collection（清理集合）：清理碰撞模型集合（如果存在），移除其中任何空的子集合

我推荐的顺序是如下

先进行Remove Inside Hulls（移除内部壳体）处理，首先移除内部不可见处的碰撞，减少模型大小。
再进行Remove Thin Hulls（移除薄壳）处理，处理掉了内部壳体或者带有空腔的壳体后，可能会残留一些刺头，对于这种未处理干净的刺头，可以适当拉高Thin Threshold（薄面阈值），然后通过Remove Thin Hulls（移除薄壳）方法，将其自动删除。

至此，你给你的第一个模型文件就做好了碰撞体积力（喜

导入起源引擎

模型的导出

这一部分就是引导你去使用SourceOps工具针对模型进行一个导出工作，并对其编辑QC文件，最终编译导入hammer。

首先回到主视角，按下N跳出菜单，进入SourceOps。

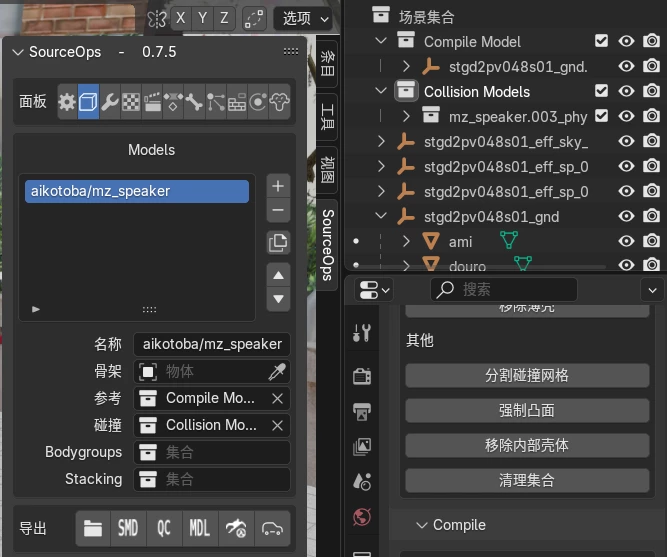

进入Models选单点击+新建一个模型工作

• 名称：即为你的模型输出名称（如果是路径，则模型文件会存放到相应子目录当中）
• 骨架：这是用于角色模型的选单，我们导出的为PROP道具模型，无需修改
• 参考：这是模型外观的参考模型，选择之前新建的工作合集（注意，里面只能包含一个文件）
• 碰撞：这是模型的碰撞文件，选择脚本自动生成的Collision Models

完成操作之后的模型，我们要对纹理进行绑定
点击SourceOps中导出栏的📂标志，打开模型文件目录

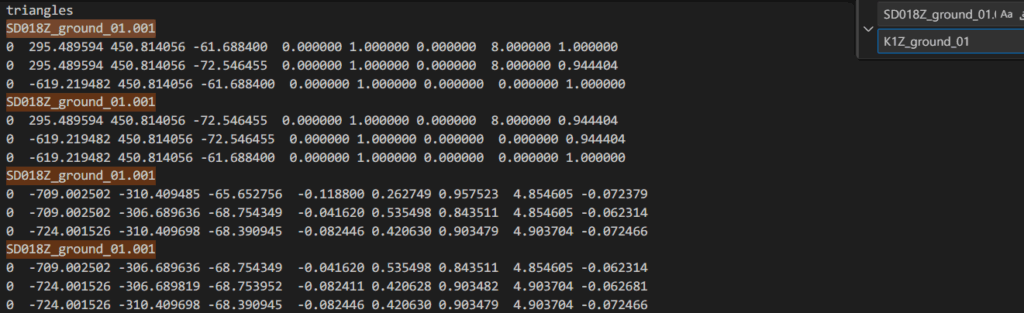

双击打开Compile_Models.SMD文件（用文本编辑器打开，推荐VSCODE）
在文件当中可以看到大量的位置和材质名称，材质名称沿用的是mega39s的命名方式，我们要进行修改。（例如SD018Z_ground_01.001）
比如文件名是K1Z_ground_01，我们可以把材质名全部替换为K1Z_ground_01即可

随后返回Blender，从主视图的左上角往右拉动可以分出第二窗口，并将第二窗口改为着色器编辑器

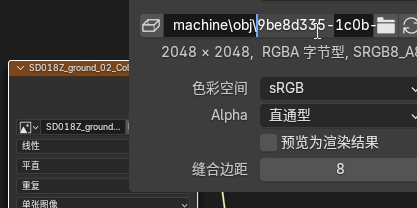

在着色器编辑器中，选中一个节点，在节点编辑框中可以找到纹理文件名，我们需要找到该纹理文件

材质的处理

打开VTFEdit
在VTFEdit软件内，单击File-Import-导入上一步中得到的文件
在弹出的VTF Options中默认即可

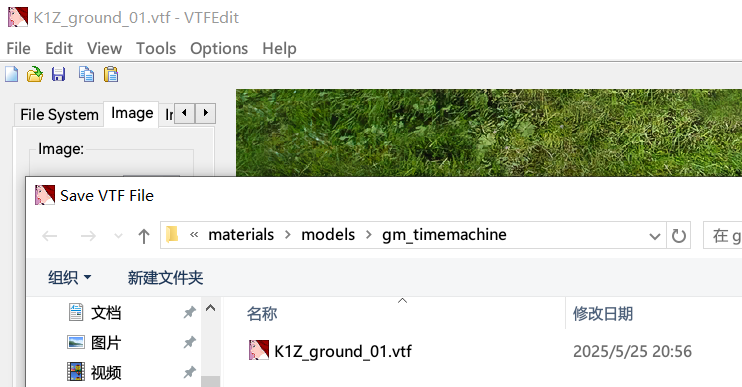

图像处理过后，单击File-Save As进行另存为操作，保存到你游戏目录下的materials\内，名字就是之前步骤中你替换过的材质名，要一一对应

随后，在VTFEdit软件内，点击Tools-Create VMT File创建VMT文件
在弹出的VMT配置菜单中进入Options选单
将Shader替换为VertexlitGeneric
Surface 1替换为你的材质表面纹理类型（比如草，岩石，铁皮）
如果是对于所有材质，请取消掉Translucent，如果是透明材质的话，请只打开Alpha Test
至此，材质的处理就完成了
